Diagnostic électricité : les anomalies que vous pouvez corriger avant notre passage :
Episode 02
Prises de courant, terres, obturateurs, enveloppes… Cet épisode passe en revue les points de contrôle liés aux socles, souvent négligés, pourtant faciles à corriger avant l'inspection.
Nour-Eddine Maamar
- TOPODIAG — Île-de-France & Aisne
Épisode 02
Les Prises Électriques
- Types et composition
Un composant permettant de relier tous vos appareils électriques afin de les alimenter en électricité : donc les faire fonctionner !

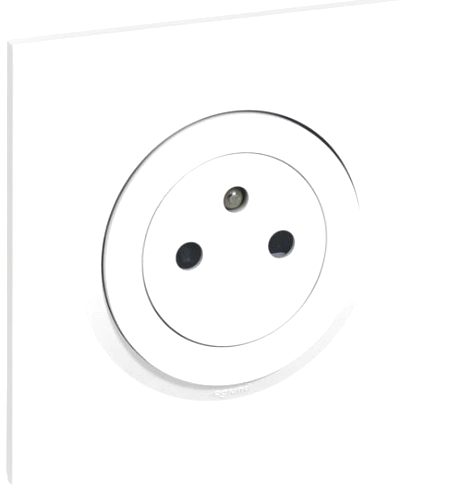

- Prise encastrée
- Prise en saillie
Toutes les prises électriques modernes sont composées de trois conducteurs NF C 15-100

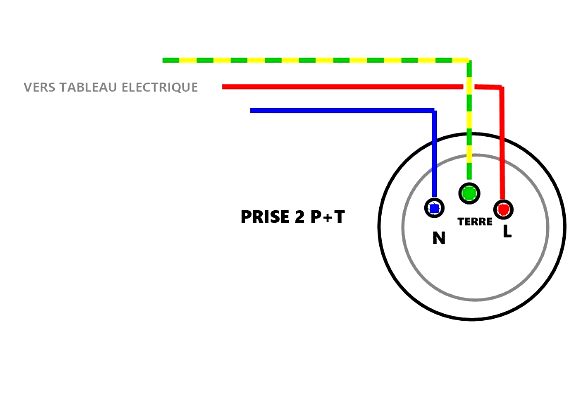

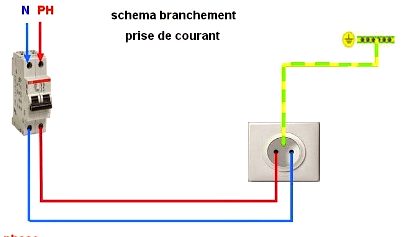

- Schéma de câblage — Source : schemaelectrique.net
1

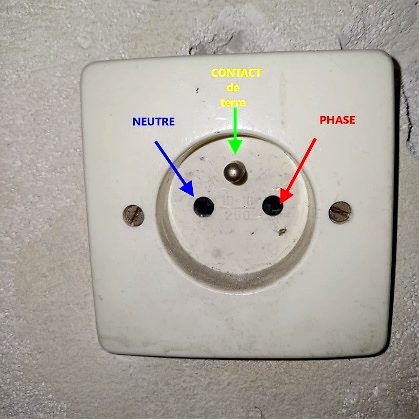

Présence d'un contact de terre sur les socles
- Vérifiez visuellement la présence d'une broche de terre sur toutes vos prises. Une prise sans contact de terre n'est pas reliée à la terre.

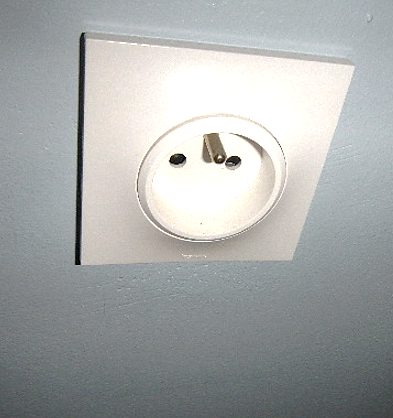

- Prise avec broche de terre

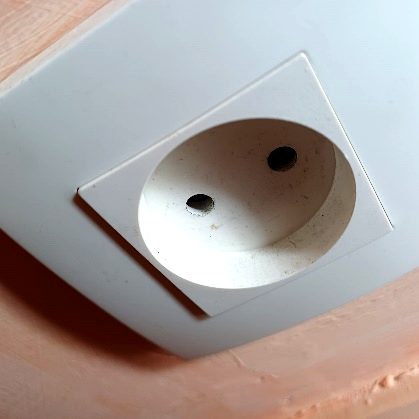

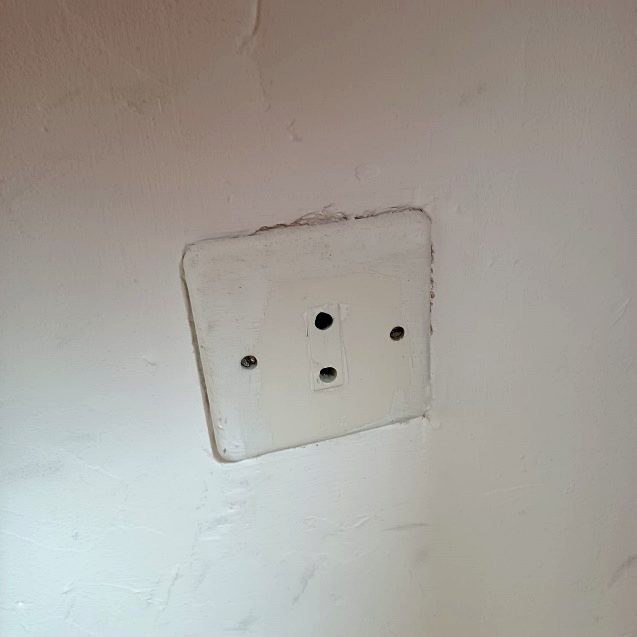

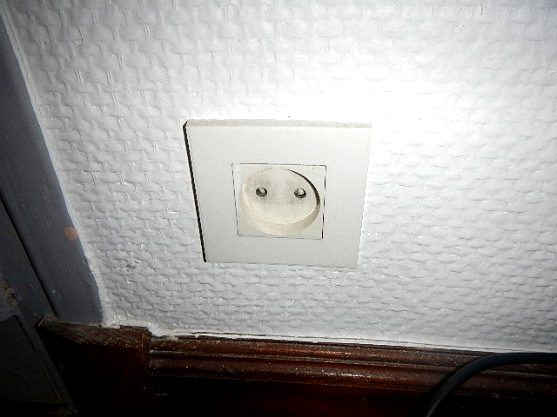

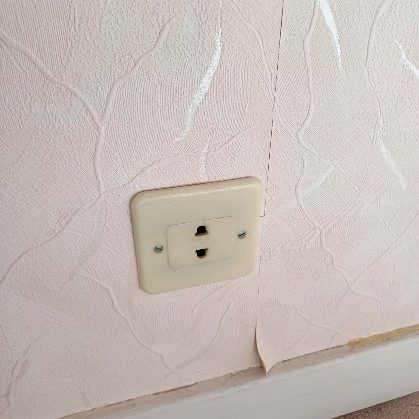

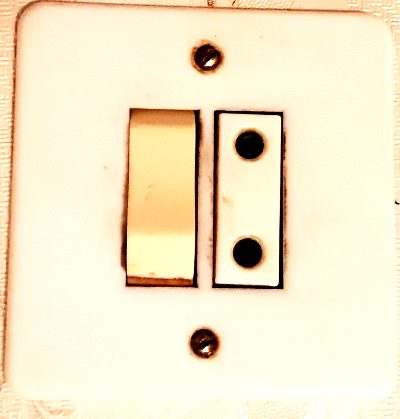

- Prises sans broche de terre
- Risque d'électrocution
- Risque d'électrisation
- Risque d'incendie
- Dégâts matériels
En diagnostic électrique, une mesure compensatoire est une disposition technique qui atténue ou neutralise le risque lié à une anomalie constatée, sans pour autant la corriger totalement.
Une prise sans broche de terre est une anomalie. Mais si le circuit est protégé par un disjoncteur différentiel 30 mA fonctionnel, celui-ci détectera toute fuite de courant et coupera l’alimentation avant qu’un accident ne survienne.
👉 Le différentiel compense donc l’absence de terre.
- ⚠ La mesure compensatoire ne dispense pas de réaliser les travaux de mise en conformité — elle réduit simplement la gravité de l'anomalie sur le rapport.
- Conseil
Faites appel à un professionnel pour installer des prises munies de broches de terre, ou pour installer un dispositif différentiel 30 mA.
2
Socles de type « à obturateur »
- Les obturateurs de prise électrique sont des embouts plastique qui empêchent tout contact avec les bornes phase et neutre. Ils sécurisent notamment les enfants en bas âge.
- Risque d'électrisation par introduction d'un objet conducteur
- Risque de brûlures
- Risque d'électrocution
3

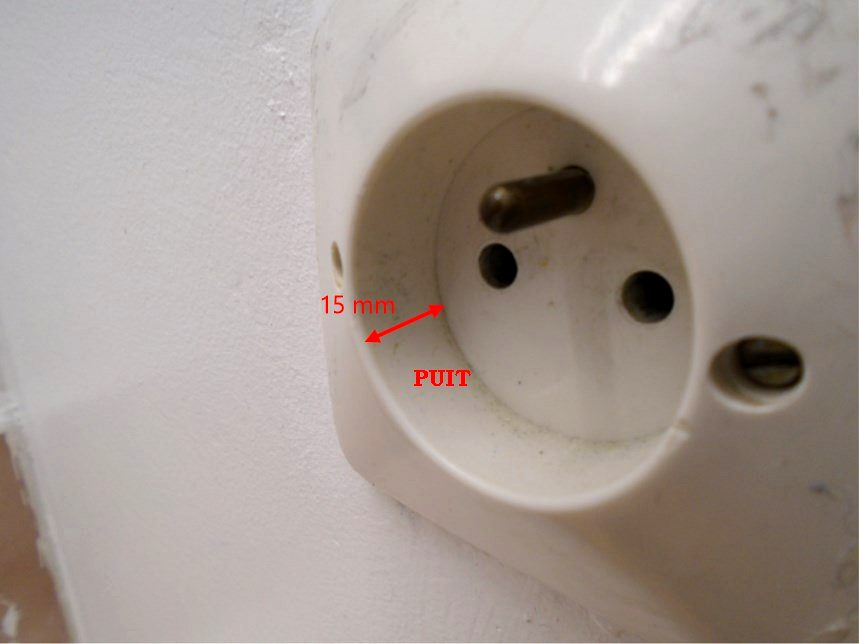

Socles avec puits de 15 mm
- Vérifiez que vos socles de prises possèdent un puits de 15 mm.
- Norme NF C 15-100
4

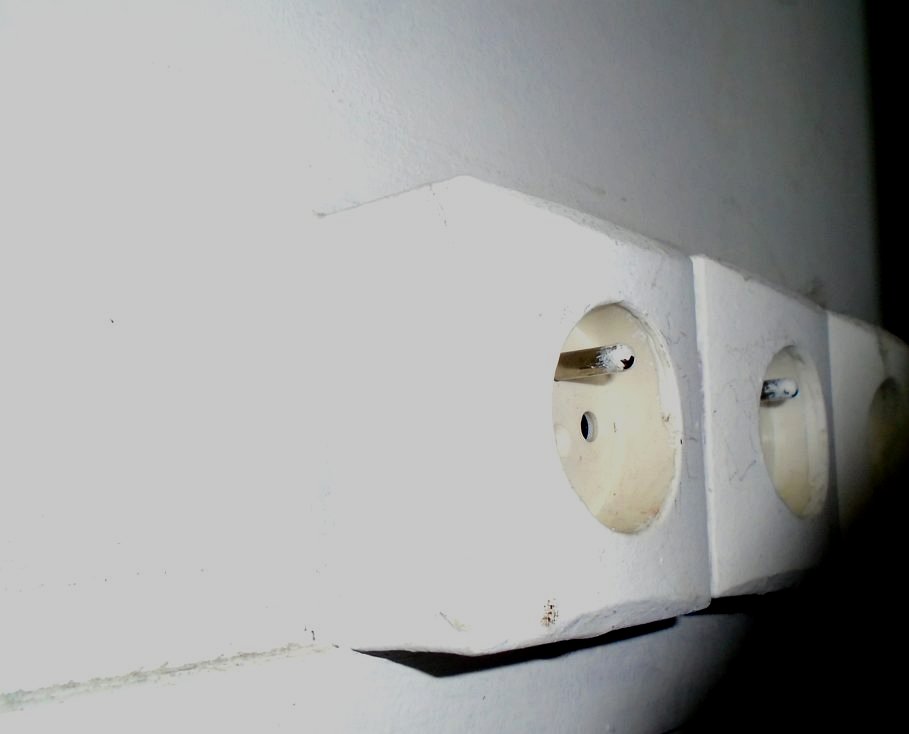

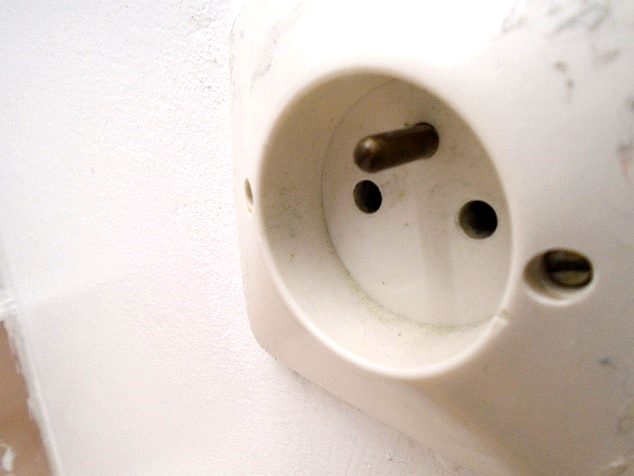

Enveloppes manquantes ou détériorées
- Inspectez visuellement toutes vos prises. Une enveloppe cassée ou absente expose les pièces sous tension.
- Conseils
- Changez les enveloppes de vos prises détériorées.

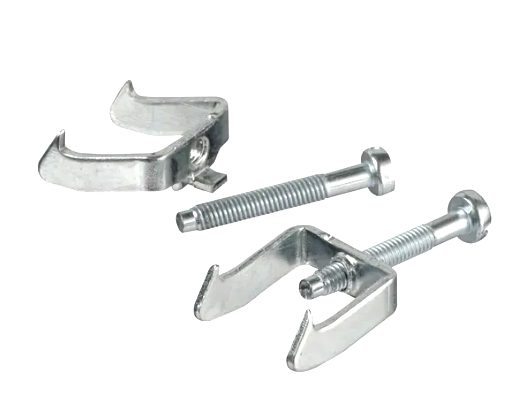

- Pour les prises mal fixées, resserrez les griffes de fixation avec un tournevis.
- Sinon, remplacez-les entièrement.
5

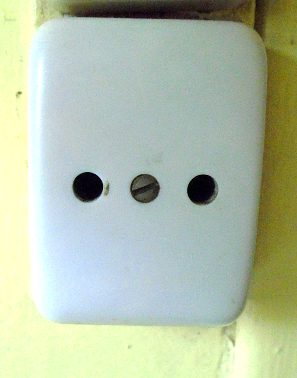

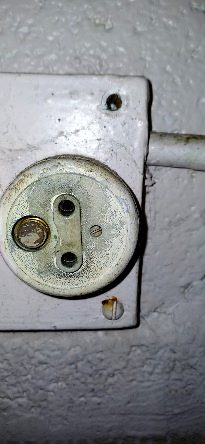

Prises vétustes
6
Prises adaptées à leur environnement

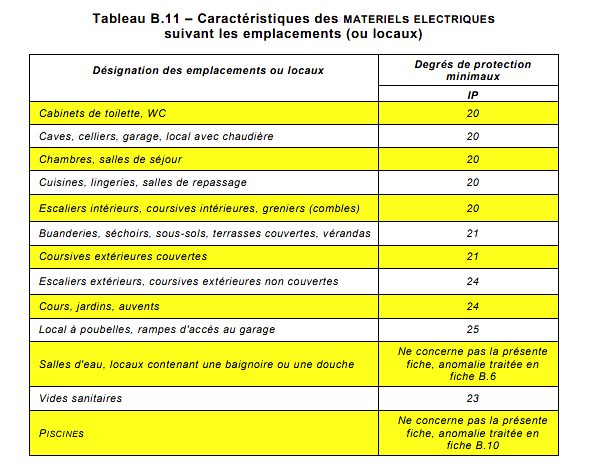

- En extérieur (jardin, terrasse, piscine…) : vérifiez l'indice de protection IP de vos prises contre la pluie, les chocs et la poussière.

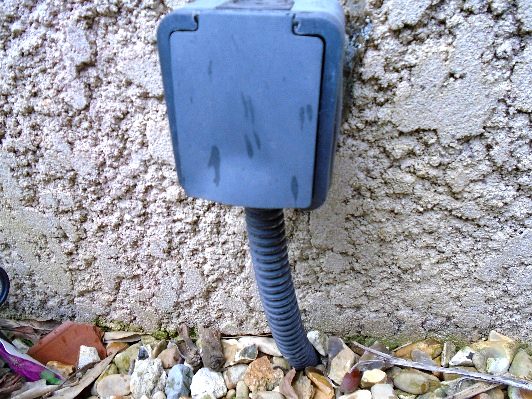

- Prise étanche extérieur en saillie IP 55
L’indice de protection IP détermine le degré de protection du matériel contre la pénétration des corps solides (1er chiffre) et des liquides (2ème chiffre).
Exemple : IP 44 = protégé contre les corps >1mm et les projections d’eau dans toutes les directions.
| 1er chiffre — Protection contre la poussière | 2ème chiffre — Protection contre l'eau | ||
|---|---|---|---|
| Code | Description | Code | Description |
| 0 | Sans protection | 0 | Sans protection |
| 1 | Corps étrangers > 50 mm | 1 | Gouttes verticales |
| 2 | Corps étrangers > 12,5 mm | 2 | Gouttes obliques (inclinaison 15°) |
| 3 | Corps étrangers > 2,5 mm | 3 | Pluie |
| 4 | Corps étrangers > 1 mm | 4 | Projections dans toutes les directions |
| 5 | Protection contre les dépôts de poussière | 5 | Jets d'eau |
| 6 | Protection totale contre la poussière | 6 | Paquets d'eau |
| 7 | Immersion temporaire | ||
| 8 | Immersion permanente | ||
- Conseils
Remplacez les prises non conformes. Elles doivent être protégées par un dispositif différentiel ≤ 30 mA.
- En salle de bains : il est interdit d'installer une prise électrique à moins de 60 cm du bord de la douche ou d'une baignoire.

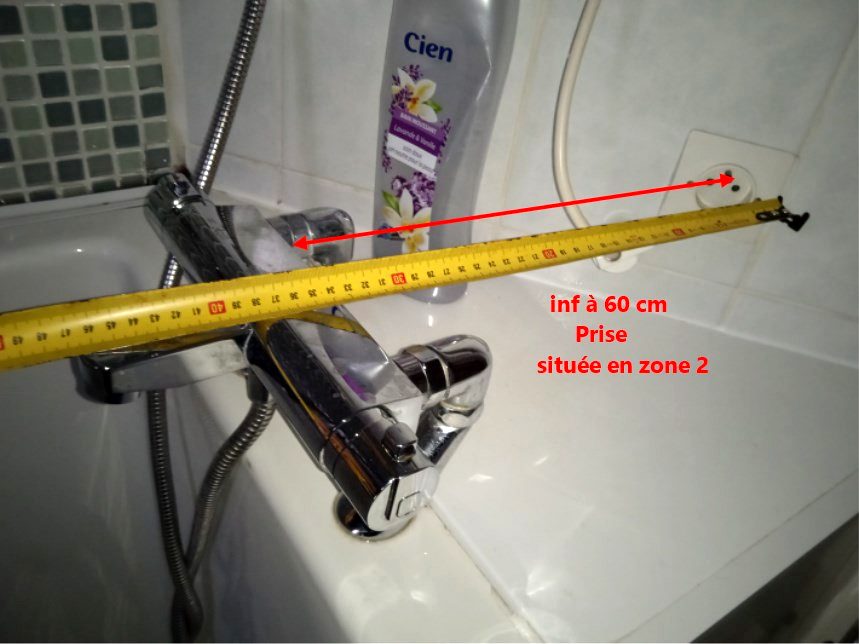

- Prise à moins de 60 cm du bord de la baignoire — Anomalie !
- Solution

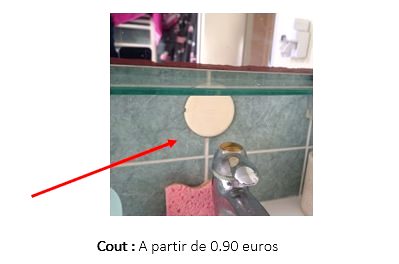

Supprimez la prise, isolez les conducteurs avec un domino ou un wago, et comblez l’ouverture avec un couvercle de finition ou un obturateur.

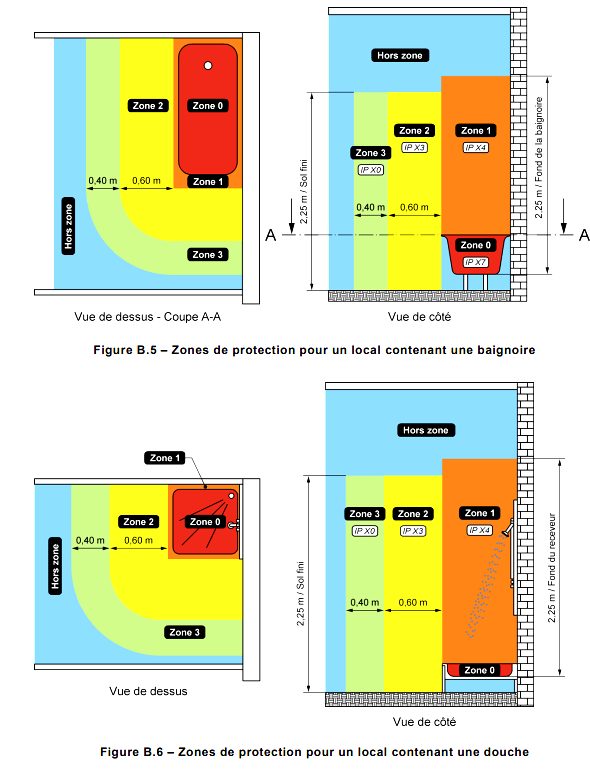

Zones de protection à respecter NF C 15-100
| Zone | Emplacement | Prise autorisée ? |
|---|---|---|
| Zone 0 | À l'intérieur de la baignoire / douche | ❌ Interdite |
| Zone 1 | Directement au-dessus (jusqu'à 2,25 m) | ❌ Interdite |
| Zone 2 | Jusqu'à 60 cm autour du bord | ⚠ Interdite |
| Zone 3+ | Au-delà de 60 cm | ✓ Autorisée |
7
Prises avec broche de terre reliée à la terre
- Il se peut que votre prise soit munie d'une broche de terre, mais que celle-ci ne soit pas reliée à la terre, faute de conducteur jaune-vert. Le diagnostiqueur vérifiera cela par une mesure de continuité avec un testeur d'installation électrique.

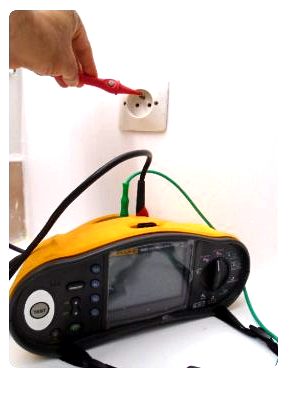

- Testeur d'installation électrique
- Conseil

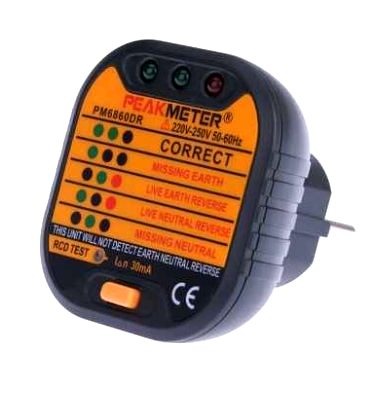

Vous pouvez vérifier vous-même si vos prises sont reliées à la terre à l’aide d’un testeur de prise disponible dans le commerce.
